【RevitAPI・FilteredElementCollector】OfCategoryでカテゴリフィルタ

FilteredElementCollectorクラスのOfClassメソッドを使ってシステムファミリの「壁」や「床」が取得できました。
でもコンポーネントファミリでは「柱」や「梁」などに絞った取得ができません。。
コンポーネントファミリの要素を取得したいとき、どうすればよいでしょうか？？

コンポーネントファミリの取得はOfClassメソッドのみでは限界がありますよね。
この場合はカテゴリで要素を絞りたいので、OfCategoryメソッドを使うのが有効です！

ここではOfCategoryメソッドについての解説、および使い方のサンプルとしてソースコードをいくつかご紹介します。

FilteredElementCollectorクラスとOfClassメソッドの詳細については下記の記事をご覧いただければ幸いです！

【RevitAPI】FilteredElementCollectorで部材を取得するこちらの記事は引っ越しました。 https://revitapiyasan.com/filteredelement...

【RevitAPI・FilteredElementCollector】OfClassでクラスフィルタこちらの記事は引っ越しました。 https://revitapiyasan.com/filteredelement...

お知らせ

Revitアドイン開発をLancersにて承っております。

お気軽にご相談ください♪

詳しくはこちらの記事をどうぞ

1 OfCategoryメソッドについて
2 OfCategoryメソッドの単独使用
- 2.1 サンプルソースコード
- 2.2 解説
3 OfCategoryメソッド：OfClassメソッドの併用
- 3.1 FamilyInstance取得のサンプル
- 3.2 FamilySymbol取得のサンプル
4 OfCategoryメソッド：その他メソッドとの併用
- 4.1 WhereElementIsNotElementTypeメソッド
- 4.2 WhereElementIsElementTypeメソッド
5 OfCategoryメソッドまとめ

OfCategoryメソッドについて

OfClassメソッドと同様にFilteredElementCollectorクラスのメソッドです。

FilteredElementCollectorクラスで生成したオブジェクトに対して
OfClassメソッドがクラスを絞るメソッドならOfCategoryメソッドはカテゴリで絞るメソッドです。

名前のまんまですね。

OfCategoryメソッドでは引数にBuiltInCategoryを入れてカテゴリを絞ります。

BuiltInCategoryと日本語カテゴリ名の対応は下記の記事よりご確認願います。

【RevitAPI】BuiltInCategory日本語名の一覧 BuiltInCategory日本語名取得のために：usingの追加結果はcsvにでも出したい。 SaveFile...

それでは簡単なサンプルを見ながら解説していきます！
ターゲットのコンポーネントファミリは構造柱としています。

OfCategoryメソッドの単独使用

まずはFilteredElementCollectorクラスで生成したオブジェクトfilteredElementCollectorにOfCategoryメソッドのみを適用してみます。

以下、サンプルのソースコードとその解説を示します。

サンプルソースコード

Sample1

    public void Sample1()
    {
      UIApplication uiapp = this.ActiveUIDocument.Application;
      UIDocument uidoc = uiapp.ActiveUIDocument;
      Autodesk.Revit.ApplicationServices.Application app =
        uiapp.Application as Autodesk.Revit.ApplicationServices.Application;
      Autodesk.Revit.DB.Document doc = uidoc.Document;


      FilteredElementCollector filteredElementCollector = new FilteredElementCollector(doc);
      List<Element> elementList = new List<Element>();
      elementList = filteredElementCollector.OfCategory(BuiltInCategory.OST_StructuralColumns).ToList();

      string result = “”;
      foreach(Element element in elementList)
      {
        result += element.GetType().Name + “_” + element.Category.Name + “_” + element.Name + “\n”;
      }
      TaskDialog.Show(“Message”, result);
    }

解説

構造柱はBuiltInCategoryでOST_StructuralColumnsでありのようなコーディングとなります。

ここではクラスも絞らずにいきなりOfCategoryメソッドを適用しています。

なのでこれを実行するとelement.GetType().NameでFamilyInstanceとFamilySymbolが取得されているはずです。

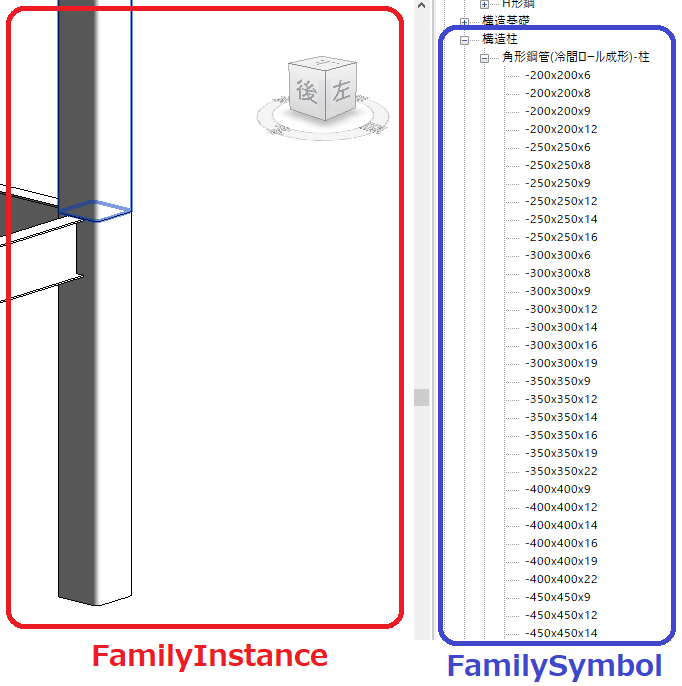

FamilyInstanceクラスはインスタンスとして存在する（＝ビュー上に”モノ”として配置されている）コンポーネントファミリ
FamilySymbolクラスはシンボルとして存在する（＝プロジェクトブラウザでファミリタイプとして登録されている）コンポーネントファミリ
だと考えていただければ理解しやすいかと思います。

というわけで、どちらかのクラスのみを取得したいときはOfClassメソッドとの併用になります。

OfCategoryメソッド：OfClassメソッドの併用

FamilyInstanceクラスとFamilySymbolクラスのそれぞれの場合でコンポーネントファミリを取得するサンプルを示します。

ただただSample1にOfClassメソッドを加えているだけなので解説するまでもありませんね笑

FamilyInstance取得のサンプル

Sample2

    public void Sample2()
    {
      UIApplication uiapp = this.ActiveUIDocument.Application;
      UIDocument uidoc = uiapp.ActiveUIDocument;
      Autodesk.Revit.ApplicationServices.Application app =
        uiapp.Application as Autodesk.Revit.ApplicationServices.Application;
      Autodesk.Revit.DB.Document doc = uidoc.Document;


      FilteredElementCollector filteredElementCollector = new FilteredElementCollector(doc);
      List<Element> elementList = new List<Element>();
      elementList = filteredElementCollector.OfClass(typeof(FamilyInstance)).OfCategory(BuiltInCategory.OST_StructuralColumns).ToList();

      string result = “”;
      foreach(Element element in elementList)
      {
        result += element.GetType().Name + “_” + element.Category.Name + “_” + element.Name + “\n”;
      }
      TaskDialog.Show(“Message”, result);
    }

FamilySymbol取得のサンプル

Sample3

    public void Sample3()
    {
      UIApplication uiapp = this.ActiveUIDocument.Application;
      UIDocument uidoc = uiapp.ActiveUIDocument;
      Autodesk.Revit.ApplicationServices.Application app =
        uiapp.Application as Autodesk.Revit.ApplicationServices.Application;
      Autodesk.Revit.DB.Document doc = uidoc.Document;


      FilteredElementCollector filteredElementCollector = new FilteredElementCollector(doc);
      List<Element> elementList = new List<Element>();
      elementList = filteredElementCollector.OfClass(typeof(FamilySymbol)).OfCategory(BuiltInCategory.OST_StructuralColumns).ToList();

      string result = “”;
      foreach(Element element in elementList)
      {
        result += element.GetType().Name + “_” + element.Category.Name + “_” + element.Name + “\n”;
      }
      TaskDialog.Show(“Message”, result);
    }

OfCategoryメソッド：その他メソッドとの併用

先述のOfClassメソッドでFamilyInstanceクラスあるいはFamilySymbolクラスを取得する方法を示しました。

その他にもFilteredElementCollectorクラスには便利なメソッドがあります。

ここでは、ElementTypeかどうかを判断するWhereElementIsNotElementTypeメソッドとWhereElementIsElementTypeメソッドを使ってみます。

こちらも名前の通り、WhereElementIsNotElementTypeメソッドはElementTypeではないものを取得します。

そしてWhereElementIsElementTypeメソッドはElementTypeを取得します。

ElementType＝ファミリタイプと考えていただいて支障ありません。
なのでWhereElementIsNotElementTypeメソッドでFamilyInstanceクラスを取得
WhereElementIsElementTypeメソッドでFamilySymbolクラスを取得、ということになります。

OfClassメソッドと効果は同じなので使いやすい方を使う、で良いと思います。

WhereElementIsNotElementTypeメソッド

Sample4

    public void Sample4()
    {
      UIApplication uiapp = this.ActiveUIDocument.Application;
      UIDocument uidoc = uiapp.ActiveUIDocument;
      Autodesk.Revit.ApplicationServices.Application app =
        uiapp.Application as Autodesk.Revit.ApplicationServices.Application;
      Autodesk.Revit.DB.Document doc = uidoc.Document;


      FilteredElementCollector filteredElementCollector = new FilteredElementCollector(doc);
      List<Element> elementList = new List<Element>();
      elementList = filteredElementCollector.OfCategory(BuiltInCategory.OST_StructuralColumns).WhereElementIsNotElementType().ToList();

      string result = “”;
      foreach(Element element in elementList)
      {
        result += element.GetType().Name + “_” + element.Category.Name + “_” + element.Name + “\n”;
      }
      TaskDialog.Show(“Message”, result);
    }

WhereElementIsElementTypeメソッド

Sample5

    public void Sample5()
    {
      UIApplication uiapp = this.ActiveUIDocument.Application;
      UIDocument uidoc = uiapp.ActiveUIDocument;
      Autodesk.Revit.ApplicationServices.Application app =
        uiapp.Application as Autodesk.Revit.ApplicationServices.Application;
      Autodesk.Revit.DB.Document doc = uidoc.Document;


      FilteredElementCollector filteredElementCollector = new FilteredElementCollector(doc);
      List<Element> elementList = new List<Element>();
      elementList = filteredElementCollector.OfCategory(BuiltInCategory.OST_StructuralColumns).WhereElementIsElementType().ToList();

      string result = “”;
      foreach(Element element in elementList)
      {
        result += element.GetType().Name + “_” + element.Category.Name + “_” + element.Name + “\n”;
      }
      TaskDialog.Show(“Message”, result);
    }

OfCategoryメソッドまとめ

以上でOfCategoryメソッドの基本的な使い方解説を終わります。

OfClassメソッド等その他のメソッドと併用することで、取得したいElementを絞り込めますね！

最後まで読んでいただき、ありがとうございました！
